無線遠隔操作装置 ダイワテレコン シリーズ

近年、無線遠隔操作装置は、危険なエリアでの重機作業や作業の省力化を目的として広く使われるようになりました。
弊社は、この無線遠隔操作制御に30年以上の経験と実績を持ち、今後も無線遠隔操作はじめ、無線遠隔での自動制御化にも躍進します。


ダイワテレコンの特徴

  • 制御する機械を理解し、安全性・操作性を重点に置き、作業目的に合った製品にカスタマイズしています。
  • ダイワテレコンは、通信機器のみでは無く、機械の改造を含めた内容でお応えします。


ハンディーダイワテレコン 710

ハンディーダイワテレコン 710

応用制御を可能にしたハイスペックテレコン

モジュールダイワテレコン 710S

モジュールダイワテレコン 710S

応用制御を可能にしたハイスペックテレコンのモジュール型テレコン

ポータブルダイワテレコン 522

ポータブルダイワテレコン 522

コンクリートポンプ車をはじめ、様々な機械に対応。
押しボタン式多様操作テレコン。

比例制御ダイワテレコン 572

比例制御ダイワテレコン 572

レバー操作やダイヤル操作などの比例制御が可能なテレコン。
操作機パネル面はレイアウトフリーで操作し易いレイアウトが可能です。

双方向通信ダイワテレコン 596

双方向通信ダイワテレコン 596

2波同時通信による双方向通信により離れた機械の情報が手元でわかる。
通信電波の状態がわかる。



テレコン仕様一覧

機種 710 710S 522 572 596
指令機型式 710T 710S 522T 572T 596T
標準受令機型式 RD0800R/RD1200R RD0800R/RD1200R RD2800R/522R RA3680N RD0800R-****
操作点数 10 10 22 72 6+情報通信
操作方式 押しボタン式 任意選択 押しボタン式 任意選択 任意選択
通信周波数 特定小電力無線 429MHz帯域

・429MHz帯域(操作信号用)

・920MHz帯域(情報通信用)

チャンネル 40ch自動選択 3ch
送信出力 10mW 20mW
使用温度環境 -10~50℃ (但し結露しないこと)
指令機質量 約170g 約500g 約1kg 約2.5kg 約1.3kg
指令機電源 単三形乾電池×2本 DC24V±10%(外部給電) ニッケル水素電池パック 大容量ニッケル水素電池パック
受令機電源 DC24V±10% 、AC100V または AC200V いずれかを選択
受令機質量 約1.5kg 約1.5kg 約1.5kg 約1.3kg 約1.8kg
充電器 オプション 急速充電器
充電器電源 ******* DC24V±10% / AC100V いずれかを選択
充電器質量 ******* 約27Og(DC24V用)/約740g(AC100V用)
使用時間 約17時間 ****** 約10時間 約8時間
標準機能 電源投入インターロック・スイッチ不良検出、
相互出力インターロック、電池電圧低下モニタ
同左機能、デッドマン、
シリアル通信ポート(OP)
同左、通信状態モニタ
※デッドマンは含まれません

※本仕様一覧は、標準仕様になっています。
※カスタマイズ製品の仕様は、個別仕様のお打ち合せが必要です。

ダイワテレコン応用例

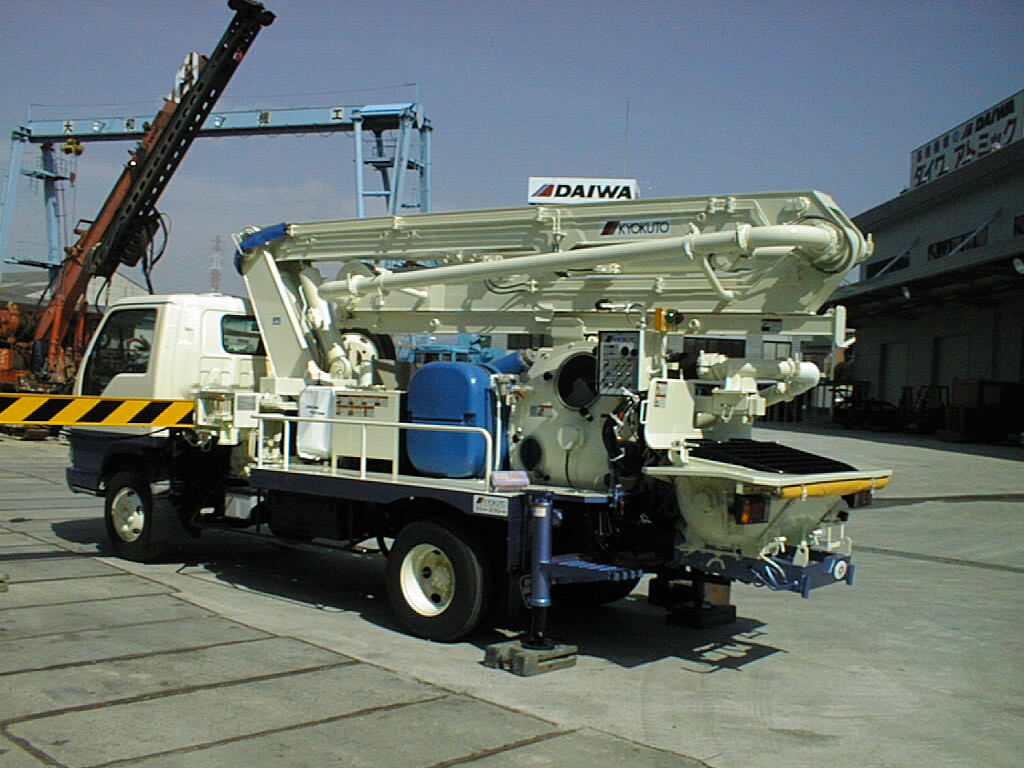

コンクリートポンプ車

コンクリートポンプ車

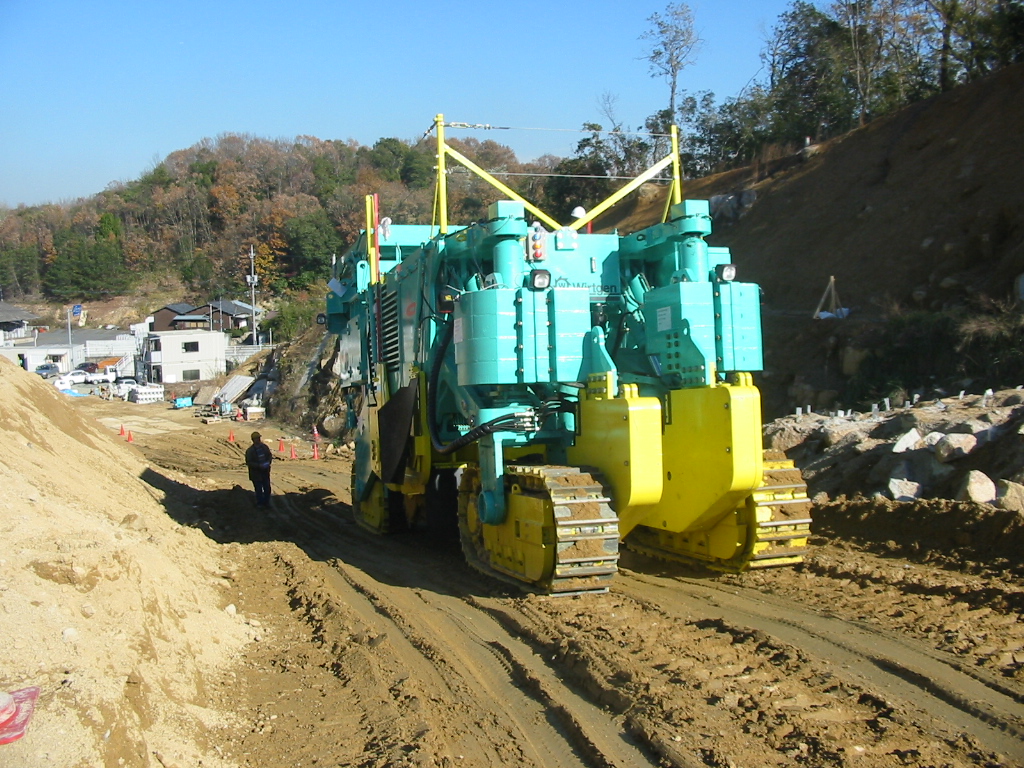

岩盤切削機

岩盤切削機

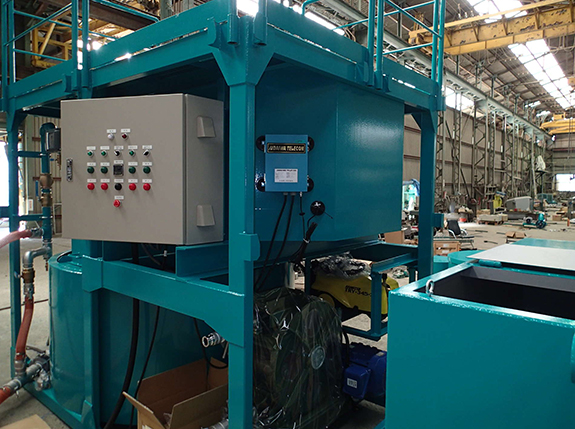

薬液注入制御

薬液注入制御

トピートカー

トピードカー

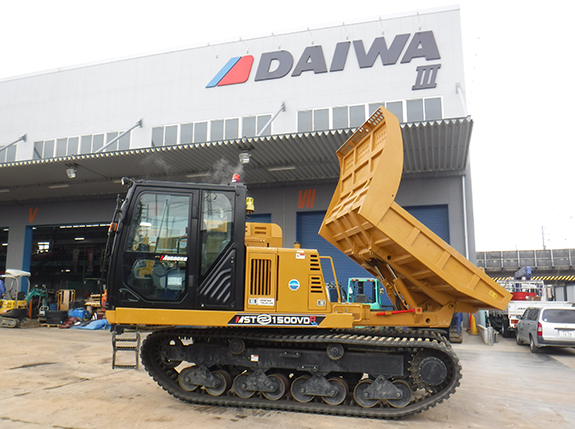

クローラダンプ

クローラダンプ

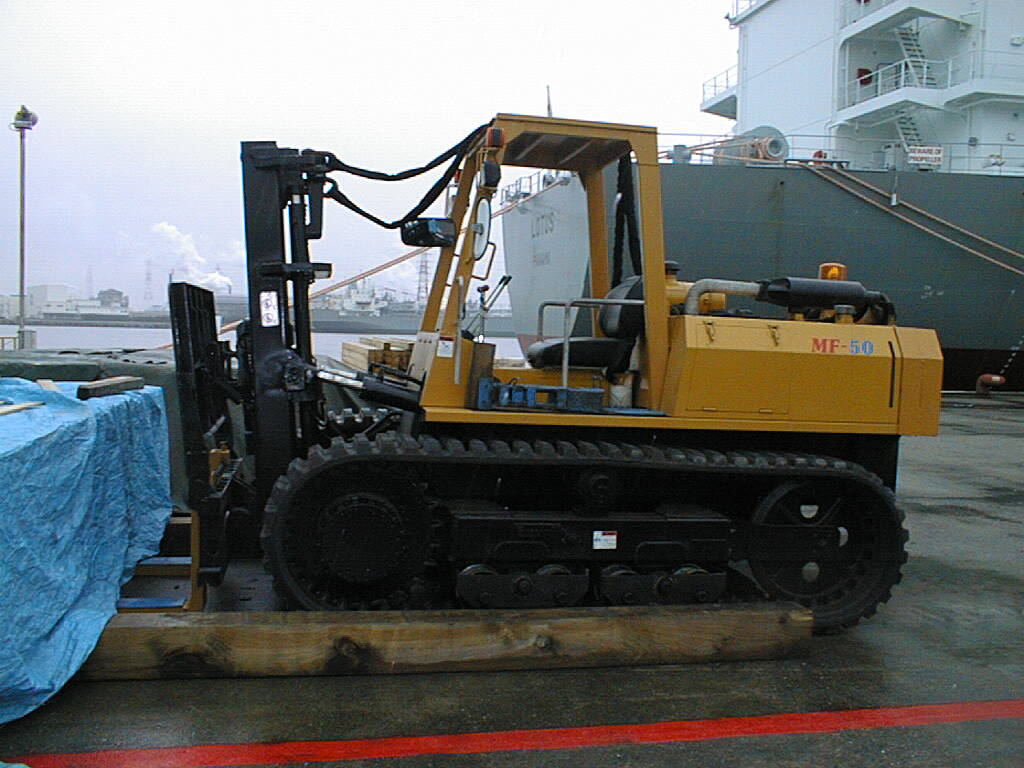

クローラフォーク

クローラフォーク

コンクリートフィニッシャ

コンクリートフィニッシャ

サイドカッタ(岩盤切削機)

サイドカッタ(岩盤切削機)

シップローダ

シップローダ

棚落とし機

棚落とし機

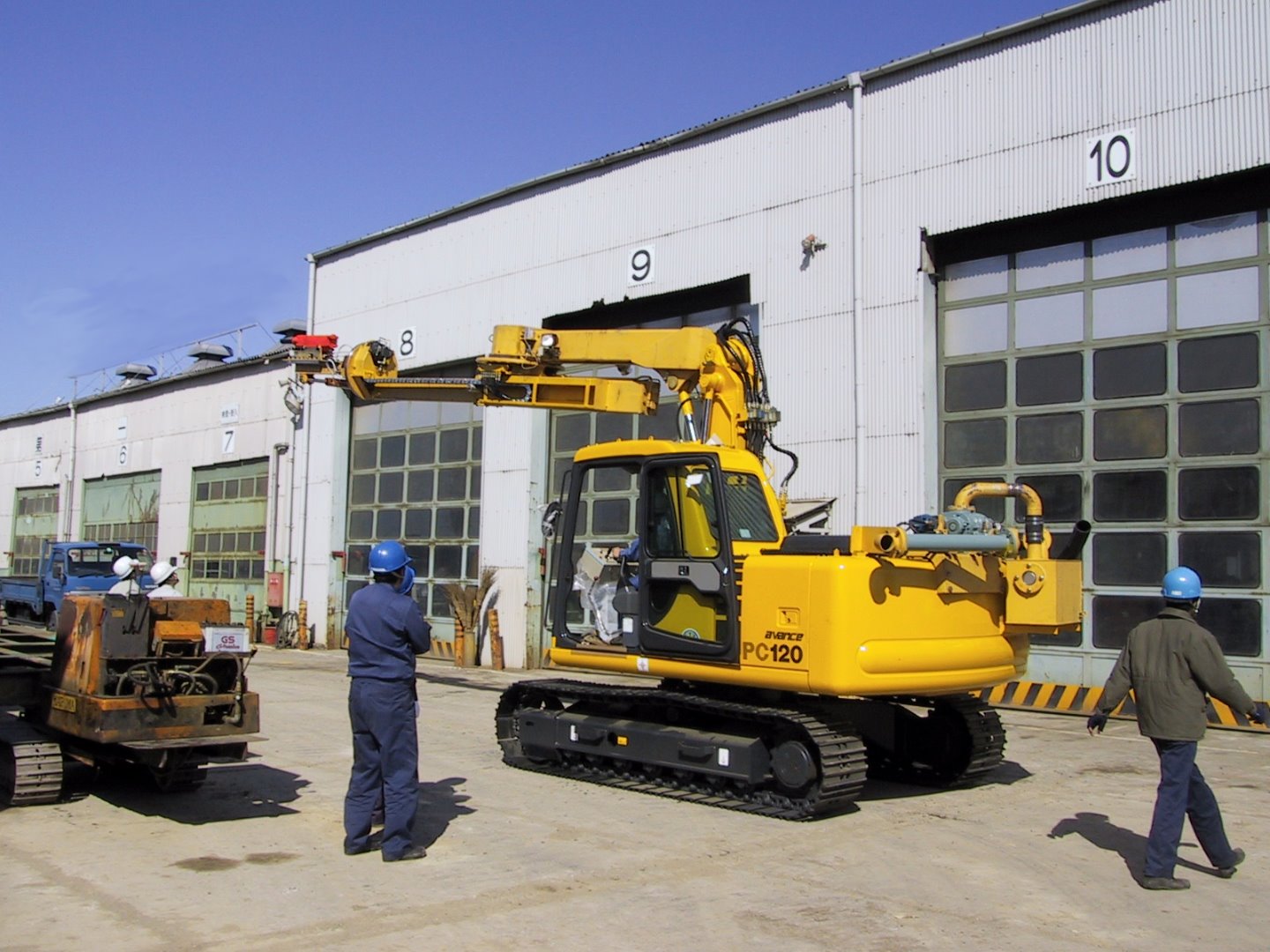

特殊用途油圧ショベル

特殊用途油圧ショベル

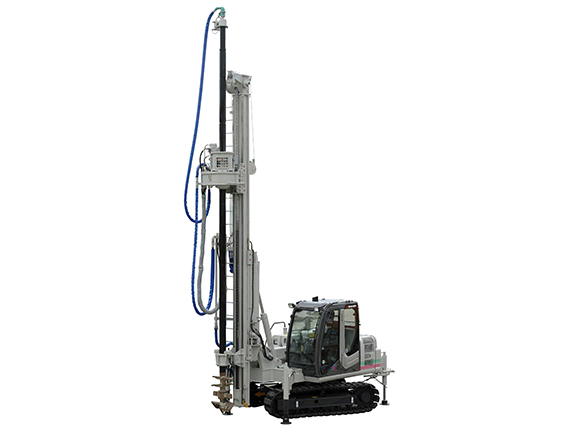

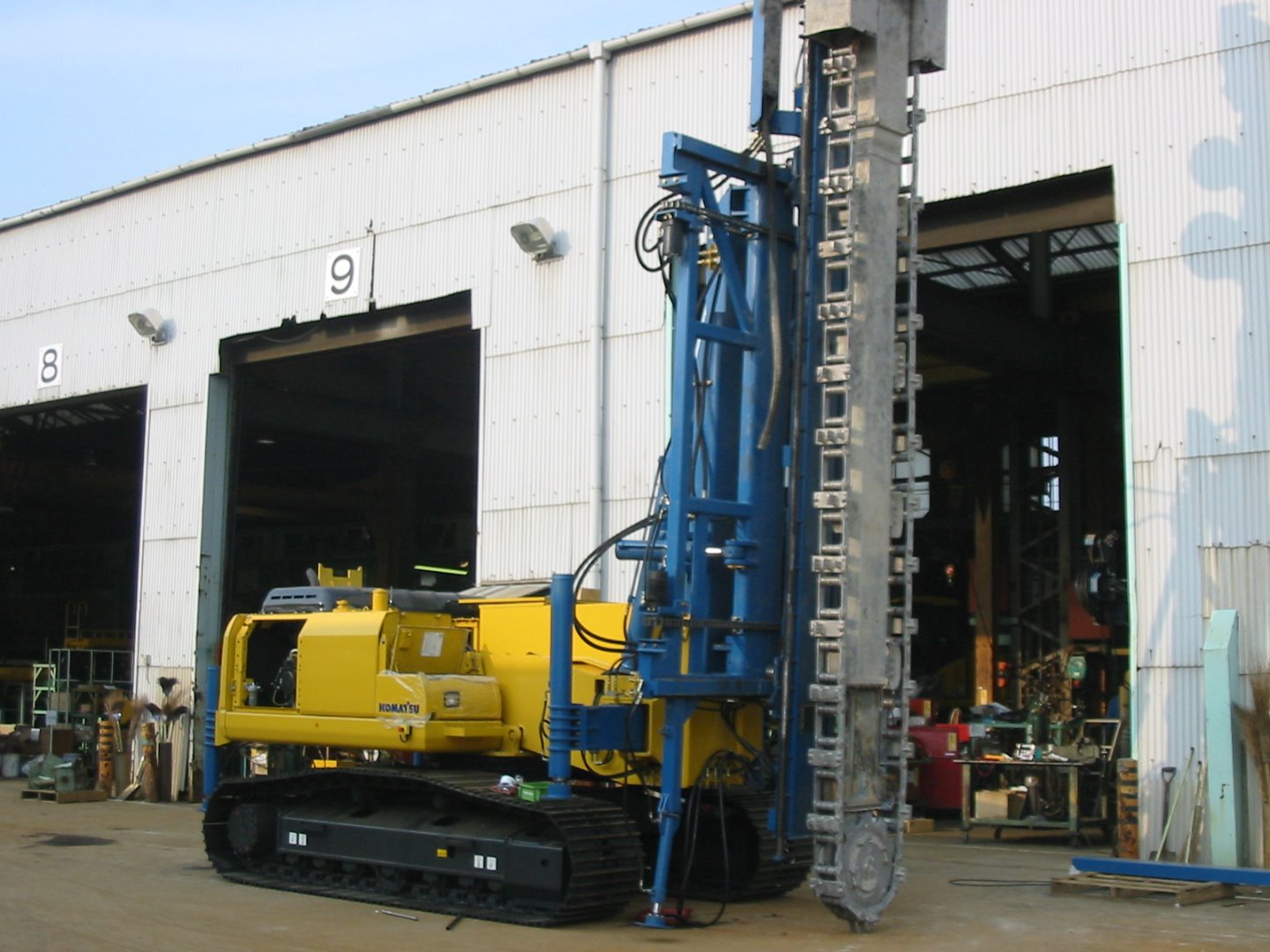

連続壁工法機

連続壁工法機

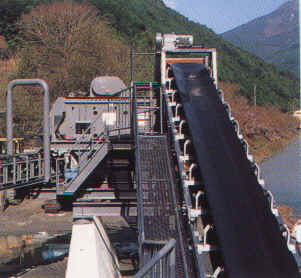

ベルトコンベヤ設備

ベルトコンベヤ設備

電動ウインチ

電動ウインチ

天井クレーン

天井クレーン

AG10

AG10

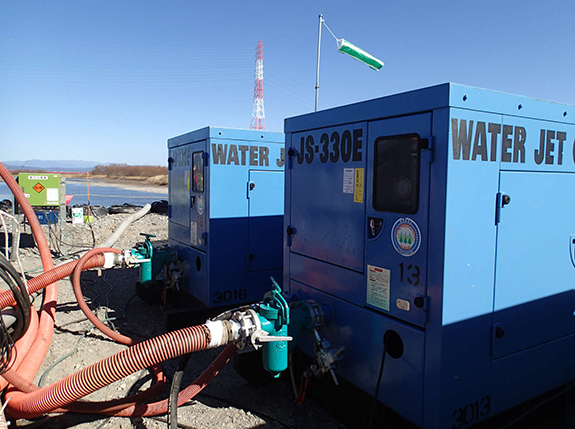

ウォータージェット

ウォータージェット

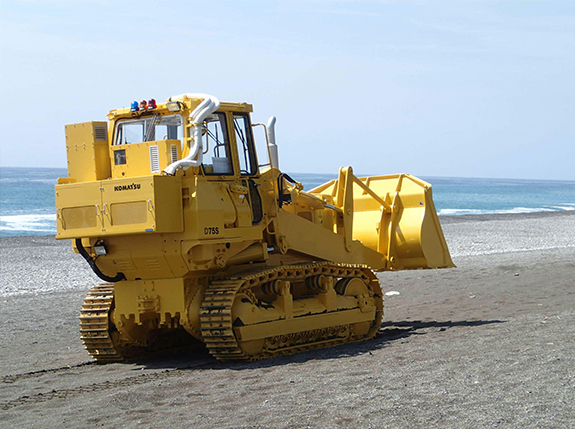

ドーザショベル

ドーザショベル

ミルクプラント

ミルクプラント

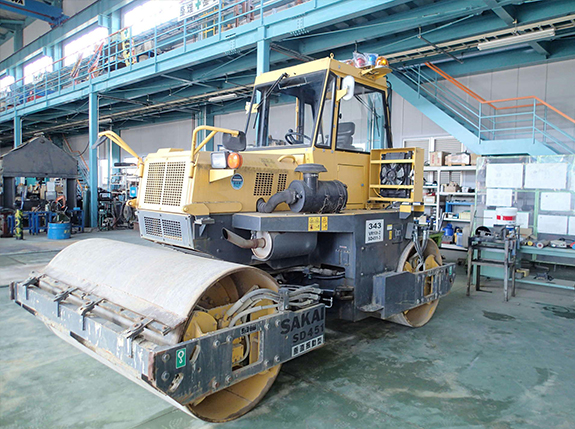

振動ローラ

振動ローラ

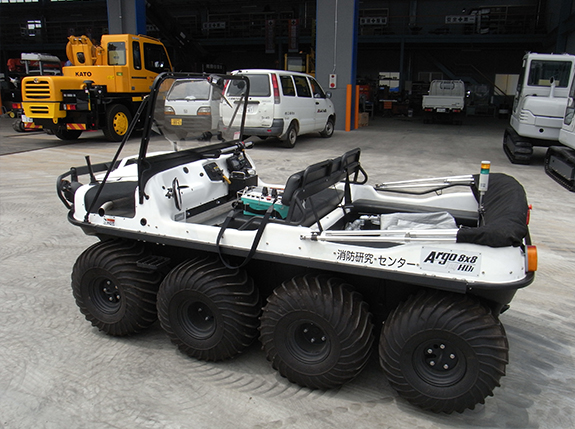

水陸両用車

水陸両用車

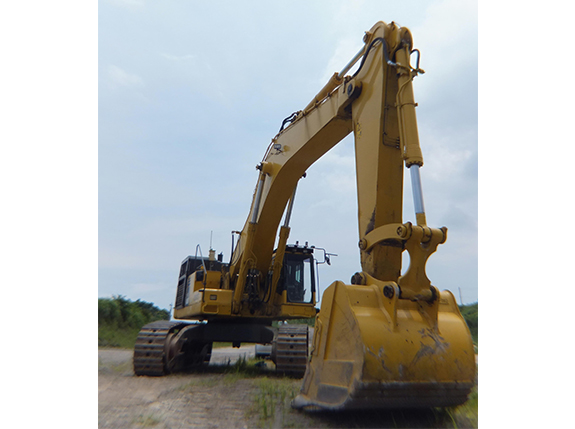

油圧ショベル

油圧ショベル
